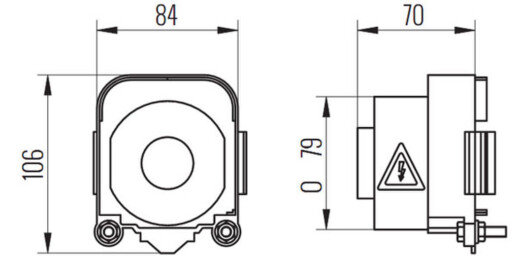

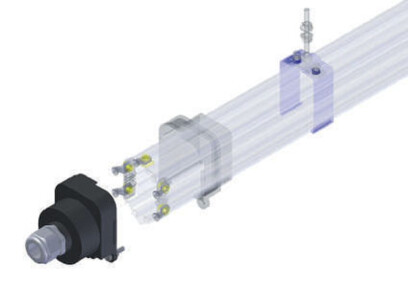

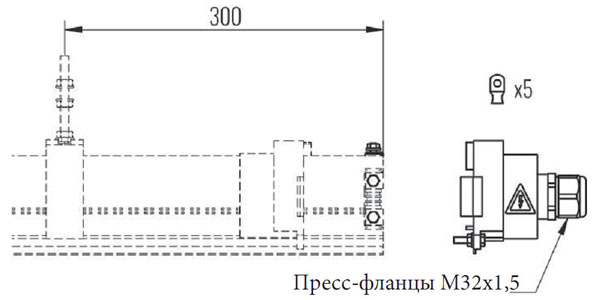

Концевой подвод питания RG 03
Концевой подвод питания (торцевой подвод питания) RG 03 предназначен для питания с торца линии из изоляционного материала. Оснащен соединительными клеммами и сальниками для круглого кабеля. Фиксация штанги с нажимной втулкой и гайкой и винтом (2 штуки) M6 в нижней части. Вес: 140 г.
| Количество жил (медь) | Ток, А | Наименование |
| 4 | 25-40-60 | RG 03-460 |
| 5 | 25-40-60 | RG 03-560 |
| 4 | 80-100 | RG 03-4100 |
| 5 | 80-100 | RG 03-5100 |
| 4 | 140 | RG 03-4140 |
| 5 | 140 | RG 03-5140 |
Для запроса цен на троллейный шинопровод Gasori Moductor (Испания)
Направьте заявку в свободной форме на info@moductor.ru или просто позвоните +7 (499) 403-17-76

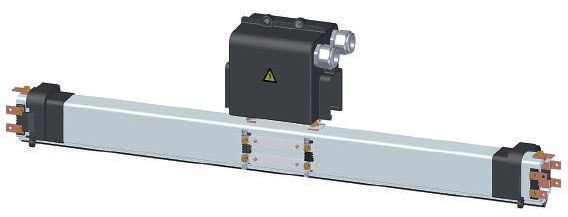

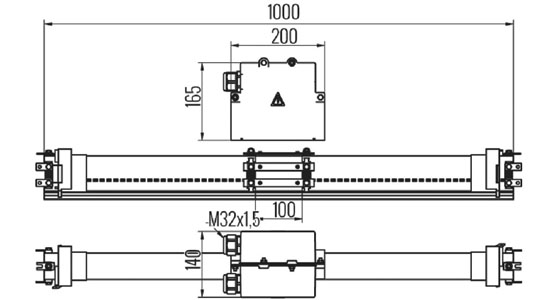

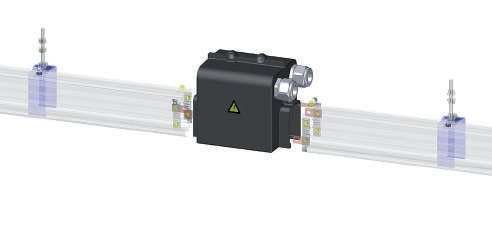

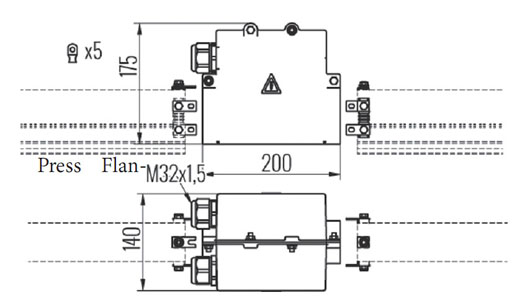

Линейный подвод питания RG 07
Возможность установки в любом месте соединения секций. Изготовлен из изоляционного материала. Оборудован соединительными клеммами и сальниками для круглого кабеля. Вес: 265 г.
| Количество жил (медь) | Ток, А | Наименование |
| 4 | 25-40-60 | RG 07-460 |
| 5 | 25-40-60 | RG 07-560 |
| 4 | 80-100 | RG 07-4100 |
| 5 | 80-100 | RG 07-5100 |
| 4 | 140 | RG 07-4140 |
| 5 | 140 | RG 07-5140 |
Концевая заглушка RG 04
Обеспечивает герметизацию и защищает линию на ее конце. Изготовлен из изоляционного материала. Крепление к шпунтовому соединению с помощью нажимного язычка, гайки и винта (2 шт.) M6 в нижней части. Вес: 95 г
Изолирующая секция RG 12
Необходим для прерывания потока электрического тока в определенном участке линии. Для такого типа установок следует использовать двойные токосъемники. Он может быть собран и подключен между двумя модульными секциями. Поставляется готовым для подключения к модульным секциям. Общая длина: 1 м. Вес: переменный из-за количества проводников и тока (указывается в вашем заказе).

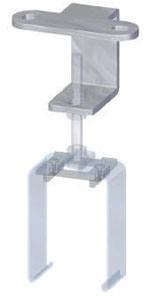

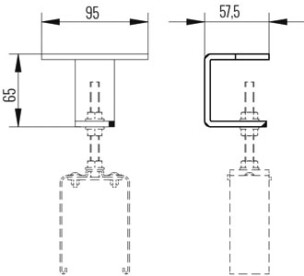

Крепление для подвесной скобы RG 21
Сборочная система для потолочной установки опор для линии RG 01 и неподвижной точки RG 05. Сварка не нужна. Может быть повторно использован в случае смещения или перепроектирования линии. Оцинкованная сталь Вес: 250 г.

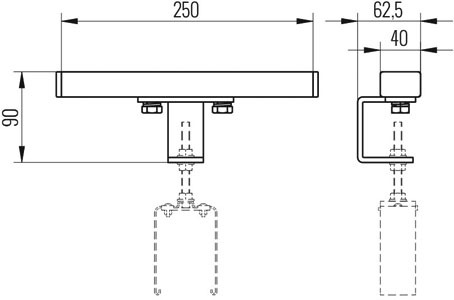

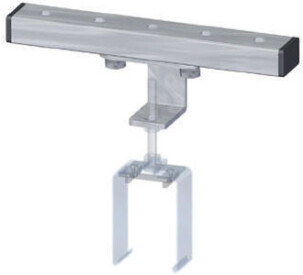

Потолочное крепление для подвесной скобы RG 23
Представляет вариант сборки для установки потолочной поддержки для линии RG 01 и фиксированной точки RG 05. Устраняет сварку, и эта модель позволяет перпендикулярно корректировать линию для выравнивания системы.
Восстанавливается в случае изменения местоположения или перепроектирования линии. Оцинкованная сталь Стандартная длина профиля: 250 мм. Вес: 850 г.

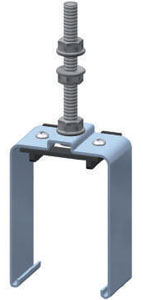

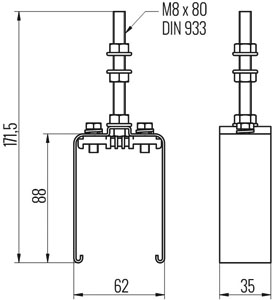

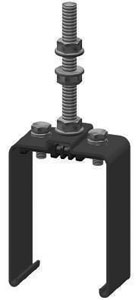

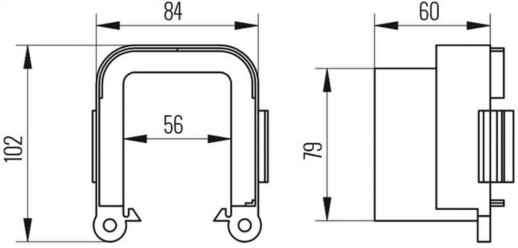

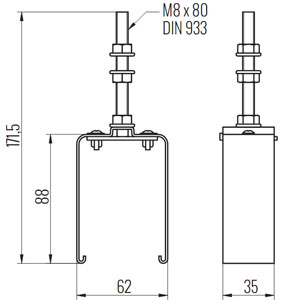

Подвесная скоба RG 01
Предназначен для крепления секций, позволяющих их перемещение с расширениями или сокращениями из-за температуры. Корпус из оцинкованной стали с пластмассовой крышкой, привинченной к металлическому листу, препятствует выходу секции из опоры. Он поставляется предварительно собранным на проводнике. Линии 40 А. и 60 А. монтаж каждые 2 м. Линии 80 А, 100 А и 140 А в сборе каждые 1,33 м. Монтаж на конструкцию, регулируемый по высоте, винтами M8 и гайками. Вес: 157 г. Доступно исполнение из нержавеющей стали RG 01-I
Соединительная муфта. RG 02-1
Изготовлен из изоляционного материала для защиты и изоляции соединений медного проводника. Поставляются предварительно собранными на брусьях (полусоединение на каждом конце). Ручное соединение для обеих половин, прижимными зажимами. Для специальных установок и для большей безопасности они также могут быть соединены с гайками M6 и болтами (2 шт.) В нижней части. Вес: 117 г.
Точка фиксации RG 05
Необходима для фиксации всей линии, чтобы избежать ее движение в любом направлении. Корпус из оцинкованного стального листа с эпоксидной обработкой. Монтаж на конструкцию, регулируемый по высоте, винтами M8 и гайками. При сборке убедитесь, что она крепится к профилю из ПВХ, затянув болты M6. Вес: 168 г. Доступно в исполнении из нержавеющей стали RG 05-I

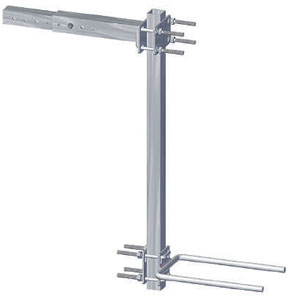

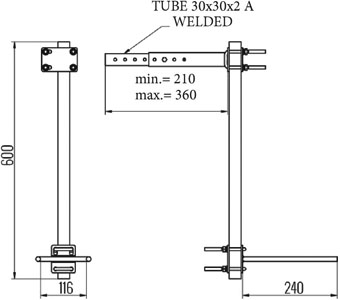

Буксирная рама для тельфера 35 A. RG06-POL
Подходит для токосъемников RG14 POL и RG15 POL. Предназначен для получения как горизонтального, так и вертикального оптимального регулирования в небольшом пространстве. Его установка требует сваривания регулирующей трубки с одной из сторон подъема. Вес: 3,2 кг

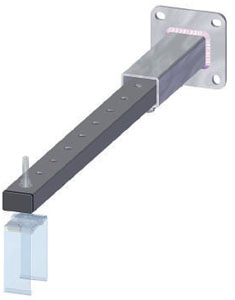

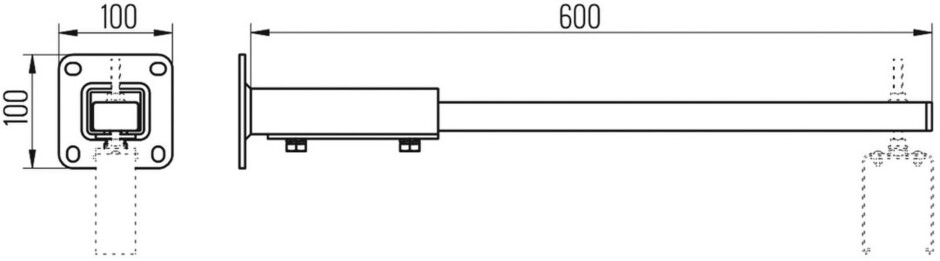

Кронштейн для крепления к стене RG 20
Монтажная система для крепления на стену и опоры для линии RG 01 и неподвижной точки RG 05. Устраняет сваривание и дает возможность исправления для хорошего питания системы. Возможность восстановления в случае изменения местоположения или перестройки линии. Оцинкованная сталь Стандартная длина профиля: 600 мм. (может поставляться по другой длине по требованию) Вес: 2,2 кг.

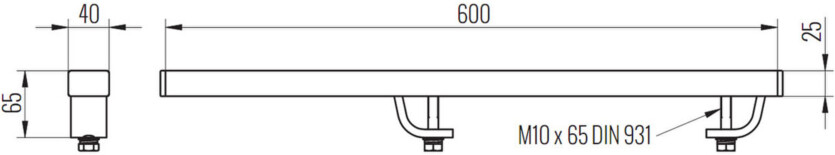

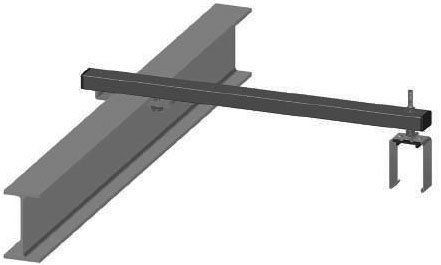

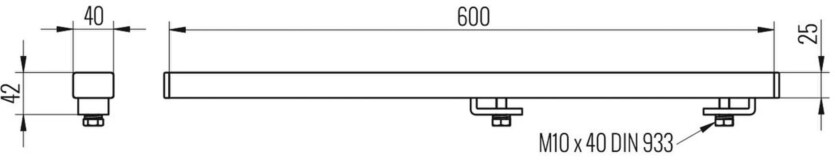

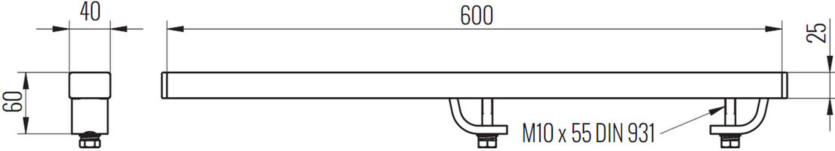

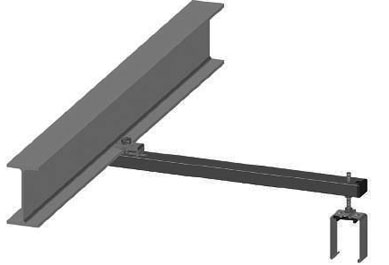

Универсальные кронштейны
Представляет вариант сборки для установки линии на металлическую балку. Используется для RG 01 и точки фиксации RG 05. Позволяет корректировать линию питания. Возможность восстановления в случае изменения местоположения или переноса линии. Состоит из перфорированного профиля из оцинкованной стали и 2 оцинкованных стальных хомутов для крепления с помощью болтов, стандартизованные лучи в этих формах: IPN, IPE, IPS, IPR, HEB, HEA или HEM. Стандартная длина профиля: 600 мм.
Вес SU-600: 1,292 кг
Вес SUG-600: 1,432 кг
Вес SUV-600: 1,5 кг
Доступно в исполнении из нержавеющей стали:
Ref. SU-600-INOX
Ref. SUG-600-INOX
Ref. SUV-600-INOX
SU-600 для фланца ≤10 мм
SUG-600 10 мм ≤ для фланца ≤ 30 мм
SUV-600 20 мм ≤ для фланца ≤ 40 мм
Установка кронштейнов

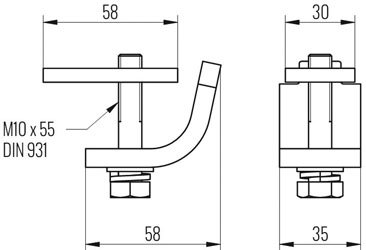

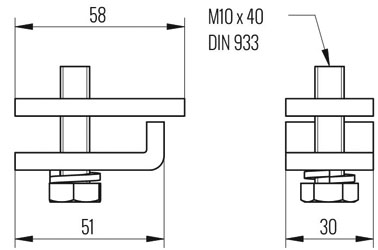

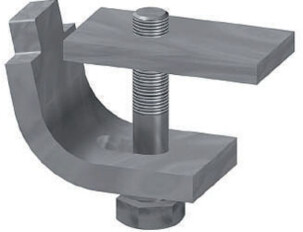

Крепление кронштейна ≤ 10 мм. RG8025
Компонент системы RG SU-600 Изготовлен из резьбовой пластины, изогнутой пластины, болта M10 и шайбы. Изготовлено из оцинкованной стали Вес: 205 г. Доступно в исполнении из нержавеющей стали RG8025-INOX

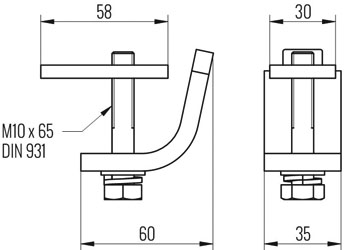

Крепление кронштейна 10 мм≤ для фланца ≤ 30 мм. RG8030
Компонент системы RG SU-600 Изготовлен из резьбовой пластины, изогнутой пластины, болта M10 и шайбы. Изготовлено из оцинкованной стали Вес: 205 г. Доступно в исполнении из нержавеющей стали RG8030-INOX
Крепление кронштейна 20 мм ≤ для фланца ≤ 40 мм. RG8040
Компонент системы RG SU-600 Изготовлен из резьбовой пластины, изогнутой пластины, болта M10 и шайбы. Изготовлено из оцинкованной стали Вес: 304 г. Доступно в исполнении из нержавеющей стали RG8040-INOX
